Konzept	Diesel-Tankstelle		Servo Weichenschaltung
Zäune und Mauern	Gitterpalette		Figuren
Wäscheleine		Holzbahn	Leuchten

Leuchten

Aus einer alten Märklin HO-Lampe 448/4 entstand durch Mastverlängerung eine schöne neue 50er-Jahre Leuchte für einen Parkplatz, einen Marktplatz o.ä. - Fotos und Skizze zum Vergrößern anklicken -

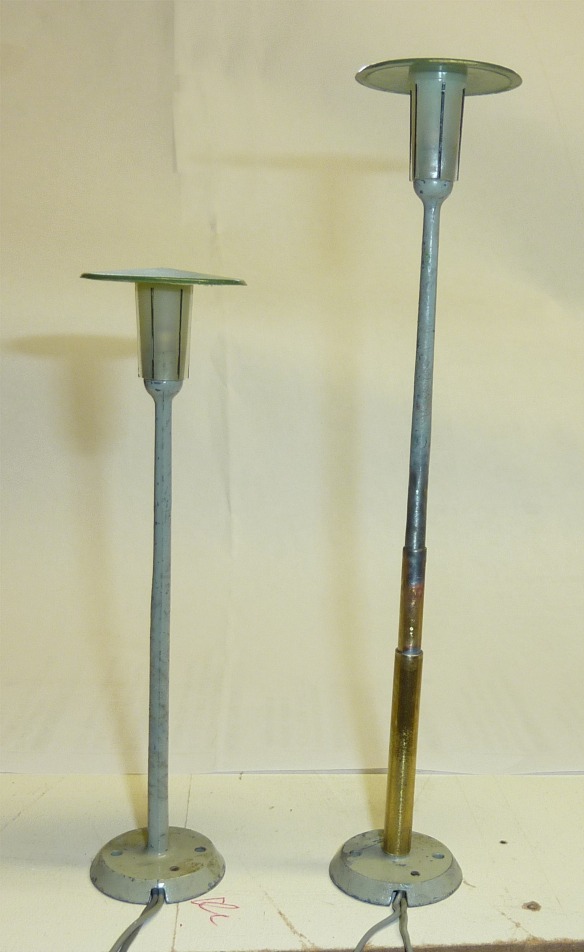

			Links die Original Märklin Leuchte, daneben der verlängerte Umbau, noch unlackiert. Dazu habe ich den Mast unten bei 2,3 cm mit der Laubsäge vorsichtig abgesägt, so dass das Kabel, das im Mast verläuft, nicht beschädigt wird. Über diesen Stumpf habe ich ein 4,5 cm langes Messingrohr 6/5 mm, , gestülpt. In dieses löte ich ein zweites Rohr 5/4 von 3,5 cm Länge. Darin steckt schließlich das obere Märklin Mastteil und wird verklebt. Das Kabel wird nun durch den Märklin Sockel wieder nach unten geführt, das untere Messingrohr wird nur aufgesteckt und bleibt damit abnehmbar. Das zweite Kabel bleibt unter dem Sockel verschraubt. Neue Gesamthöhe: ca 17 cm, kann durch andere Längen der Messingröhrchen beliebig verändert werden.

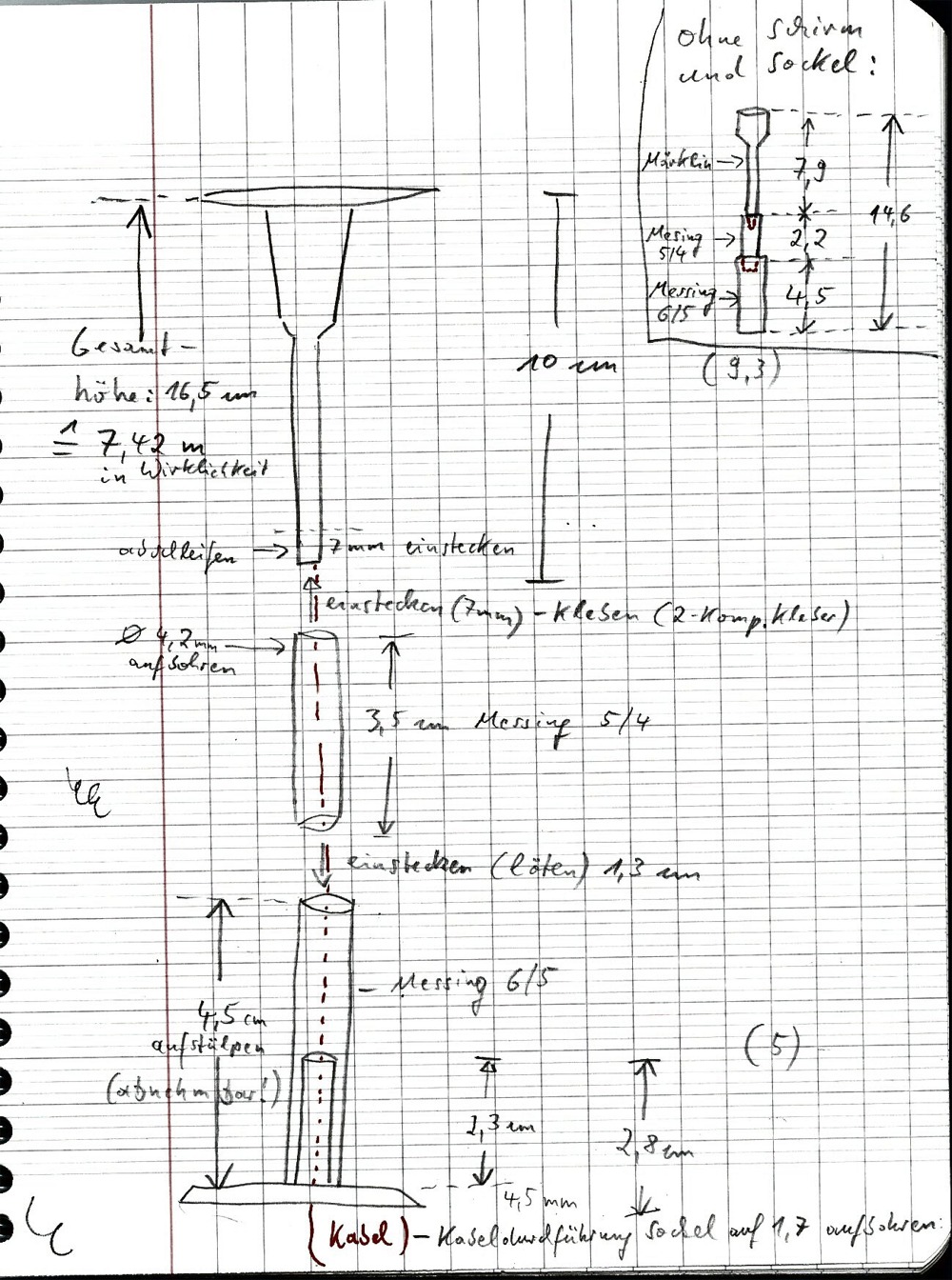

				Skizze zum Vergrößern anklicken!

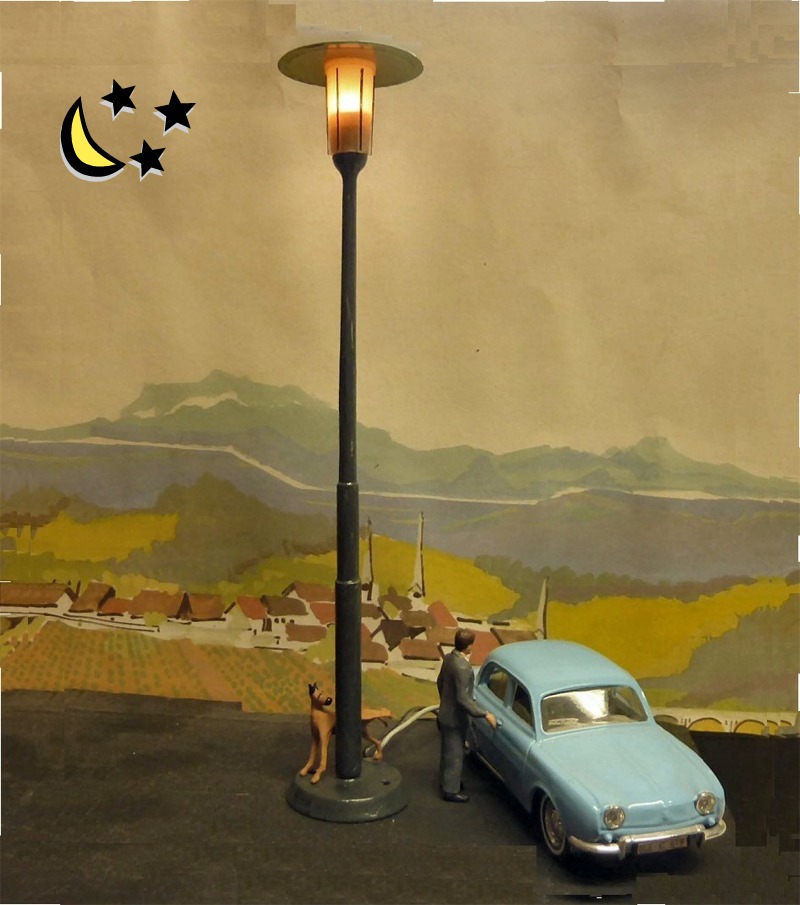

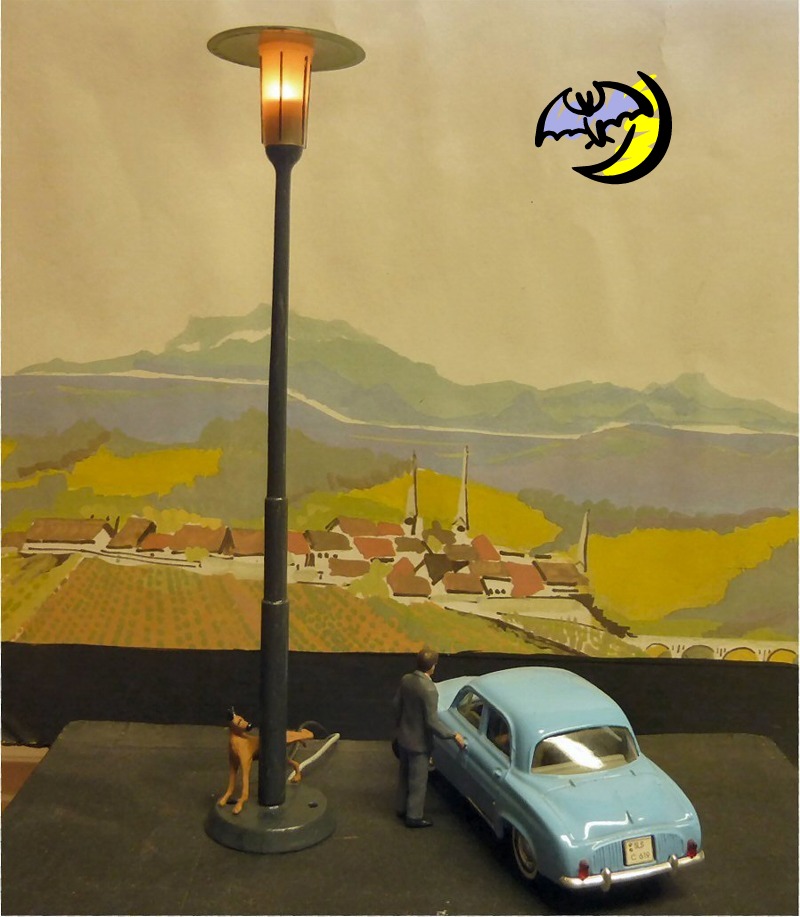

Szene anno 1968: Die neue Parkplatzlaterne leistet gute Dienste beim Finden des Schlüssellochs meines ersten Autos: Eine Renault "Dauphine", Modell Gordini (Kennzeichen SLS C 619) blau metallic. Leider kann sie mit ihrem etwas schummrigen Licht Wotan nicht davon abschrecken, an den frisch gestrichenen Mast zu pinkeln. In der angeklickten Vergrößerung ist das Auto von hinten zu sehen.

Diesel Tankstelle

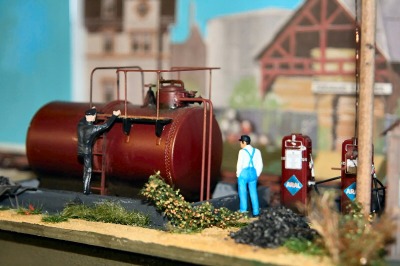

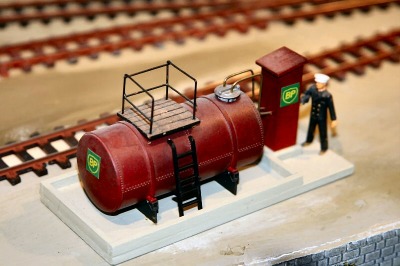

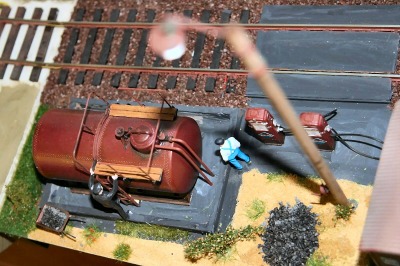

Der Kessel wurde aus einem verkürzten 0-Scale Tankwagenkessel gefertigt. Der Rest stammt aus der Bastelkiste, die beiden Zapfsäulen aus einem Tankstellen-Set.

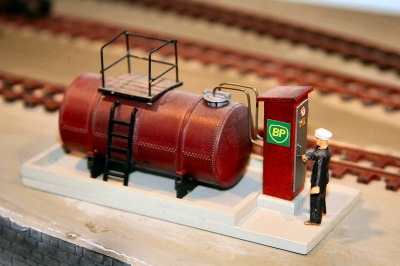

Zum Vergleich eine 0e-Schmalspur Diesel Tankstelle. Hier stammt der Kessel von einem Magic-Train Tankwagen von Fleischmann.

zu Regelspur nach oben
Gitterpalette

Teileliste: L-Profile Messing 2 x 2 mm oder 2,5 x 2,5 mm: 4 Stk. 45 mm lang (lange Seiten) 8 Stk. 32 mm lang (kurze Seiten und Senkrechte) Polystyrolplättchen 3mm: 1 Stk. 42 x 29 mm (Bodenplatte) 4 Stk. 5 x 5 mm (Füße) 4 Splinte 1mm, gekürzt (Kranhaken) Messinggitter 2 Stk. 43 x 30 mm (Wände) 2 Stk.
	In einem fixierten Anschlagwinkel ein Längs-, Quer- und Senkrecht- profil ineinanderlegen und mit Flamme verlöten. So nacheinander alle 8 Ecken miteinander verlöten.
	Für die Kranhaken (Splinte) 1mm- Löcher bohren und mit Sekundenkleber einkleben. Die Bodenplatte einlegen und festkleben. Die 4 Füße in den Ecken unter den Rahmen kleben.

Fertig lackiert mit airbrush und wasserlöslichen Oesling Farben (rotbraune Grundierung, schwarz und güterwagenbraun). In der Mitte eine bessere Alternative zu den Splinten: angelötete Winkelprofile mit Loch als Kranhaken. Rechts: Blick von unten. Dass die Platte und die Füße aus Polystyrol sind, ist nicht mehr zu sehen!

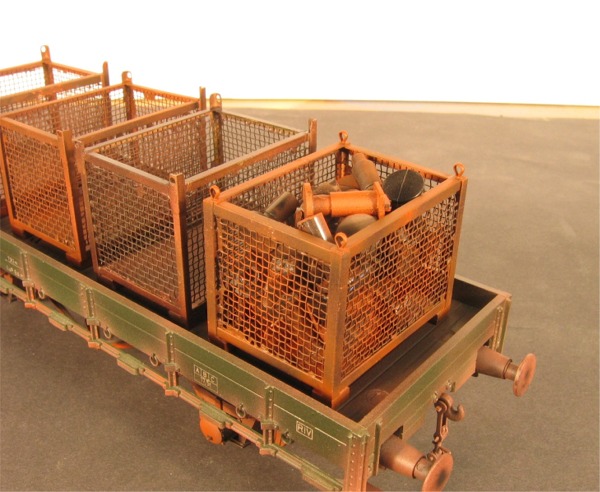

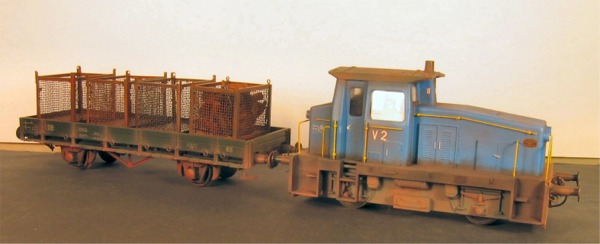

Als Wagenladung heben die Gitterpaletten das Ansehen des Uralt-Raimo R 30 (verkürzt!) erheblich!

Und ab geht's mit der alten rostigen Pufferladung zum Schrottsammelplatz. Denn schließlich füttert die Dillinger Hütte ihren Hochofen zur Roheisengewinnung zu 25 % mit Schrott!

Z Ä U N E Lattenzaun Fabrikzaun Mauer (jeweils anklicken!)
zu Regelspur nach oben

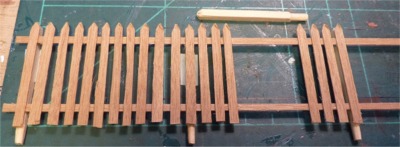

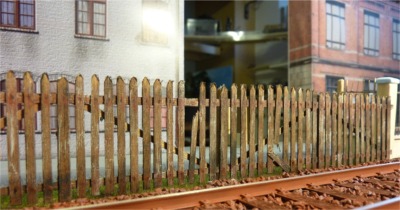

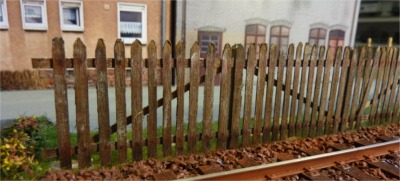

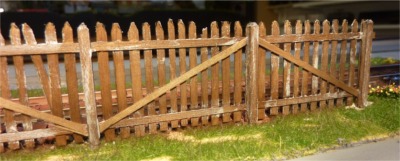

Ein Lattenzaun


Höhe: 4 cm Pfosten: Holzleiste 3x3 mm, 45 mm lang, oben vierseitig angefast, unten 5mm abgerundet zum Einstecken Latten: Furnierstreifenreste 0,6 mm, 40 mm lang, ca 3 mm breit, oben zugespitzt Quer- und Diagonallattung: Furnierstreifen 0,6 mm, ca 3 mm breit Montage mit Weißleim

Lackierung: Nussbaum-Lasur auf Wasserbasis Alterung: Weiße und schwarze Dispersionsfarben mit Borstenpinsel granierend aufgetragen, Rostspuren an den Nägeln mit rotbraun RAL 8012. Die Nägel sind nur mit schwarzem Stift angedeutet.
zu Regelspur nach oben

Ein Fabrikzaun


Als Vorbild dienten mir einige Mauer-Zäune aus der Nachbarschaft, die ich fotografierte und vermaß. Ich übernahm einige Konstruktionselemente für die Umsetzung ins Modell.

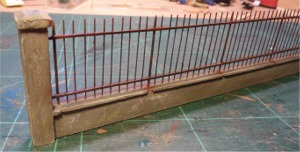

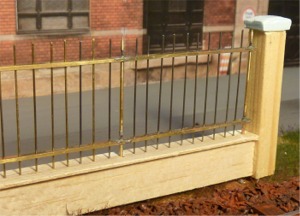

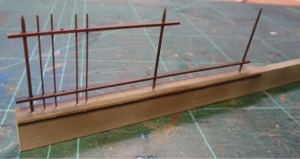

Materialien: Grundmauer und Pfosten: Holzleisten, Abdeckplatten: Balsaholz, Querstäbe: Messing Flachprofil, senkrechte: Messing Rundstange 1mm und 0,8 mm. Die Querstäbe erhielten Bohrungen, durch die die Rundstäbe gesteckt und verlötet wurden.

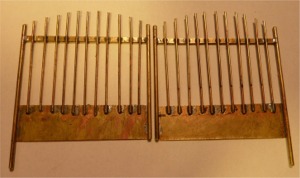

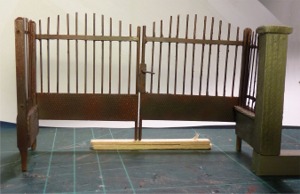

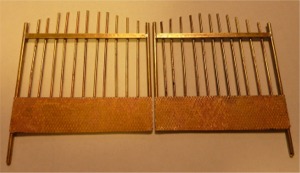

Die Tore bestehen aus verlöteten Messing - Rundstäben, Flachprofil und Riffelblech. Die Holzteile habe ich mittels Pinsel betongrau lackiert, die Metallteile mit der Airbrush schwarz. Danach wurde das Ganze noch wie üblich verwittert.

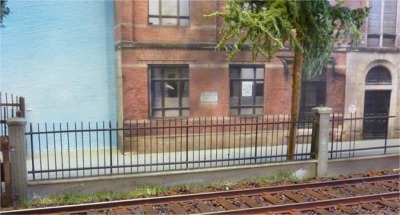

			Links im eingeklebten Zustand auf dem Modul. Mauer und Umgebung harren nun noch weiterer Ausgestaltungen.
zu Regelspur nach oben

Eine Mauer

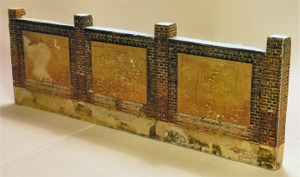

Von der JoWi CD "Arkaden - Mauern - Straßen und Bürgersteige" bearbeitete ich diese Steinmauer mit einem Fotoprogramm (Bild li), druckte sie zweimal aus und beklebte damit eine passend zugeschnittene Styroform - Platte, Stärke 8 mm.

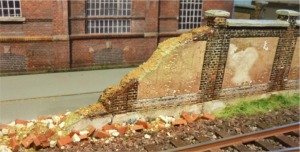

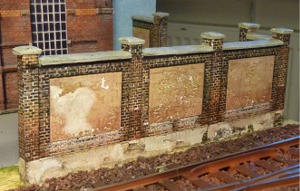

Aus 3 mm Balsaholz schnitt ich Streifen und Quadrate, schliff sie in Form und klebte sie als Abdeckplatten auf. Nun behandelte ich alles noch farblich.Als Abschluss kam ein Stück Abbruch- Mauer mit etwas Schutt drumherum. Es soll eine Mauer darstellen, die abgerissen wird.

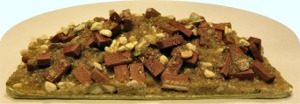

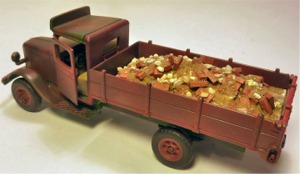

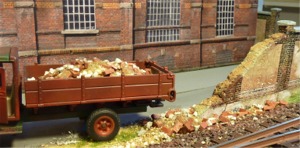

Zum Abräumen des Schutts fertigte ich eine LKW-Ladung an. Auf eine passend zurechtgeschnittene Styroporplatte wurden Sand, Steine und Ziegelsteine mit Ponal-Wasser-Spüli Gemisch fixiert. Diese wird nun lose in die Ladefläche eingelegt.

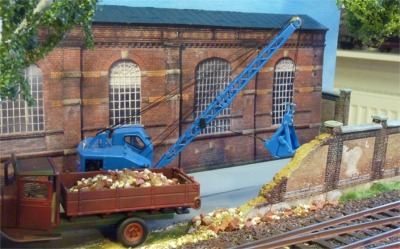

Die Szene wird weiter ergänzt werden zu einer Baustelle mit Bagger, Arbeitern, Werkzeugen usw.

Wäscheleine – ein Bausatz aus Busek von REAL

In Busek (2013) zog es mich immer wieder hin zum Stand von REAL Model, bis ich der Versuchung nicht mehr widerstehen konnte: Die Wäscheleine – ein wahrer Hingucker - hatte es mir angetan. Nach einem amüsanten Verkaufsgespräch (Wer hängt denn jetzt die Wäsche auf ?) erstand ich den Bausatz für 14,50 €.

Zu Hause staunte ich nicht schlecht, was mir da bevorstand: 60 Wäscheteile, sauber in Stoff gelasert und bereits gefärbt, sowie 150 Wäscheklammern würden meine Nerven auf eine harte Probe stellen. Das Heraustrennen der Teile mit einer Schere ging jedoch recht flott. Statt der Aufhängung mit den winzigen Klammern beschreibt REAL noch eine zweite Möglichkeit ohne Klammern, die ich dankbar annahm. Nun ging auch die Befestigung mittels der Hänger an den Wäscheteilen am Zwirn (mit Sekundenkleber) zügig.

Die beiliegenden Ständer gingen jedoch beim Stecken in die Bohrlöcher in die Knie. Ich lötete 2 neue aus Messingprofilen zusammen, wodurch die ganze Konstruktion auch sehr stabil wurde.

Das Kunstwerk montierte ich auf ein schmales begrastes Brettchen inclusive eines Pfädchens aus Sand, damit Oma beim Wäscheaufhängen nicht ins Stolpern kommt.

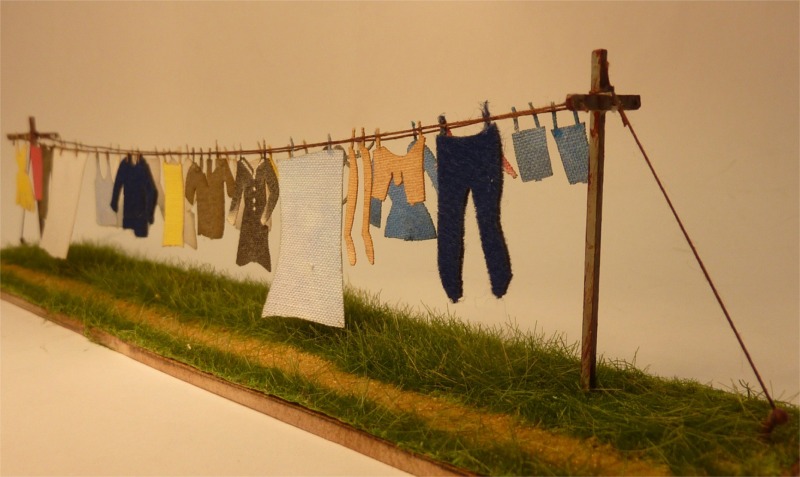

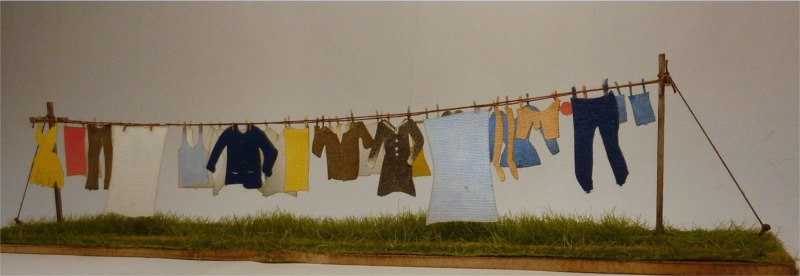

Auf dem Foto sieht man zwei gespannte Leinen. Eine dritte folgt noch, der plötzliche Frühjahrseinfall am Sonntag mit Sonne und 23 Grad kam mir in die Quere. Bei solchem Wetter wird im Saarland sofort geschwenkt (d.h. Zubereitung von gewürzten Steaks mittels eines am Dreibein hängenden Rostes über Buchenholzfeuer mit begleitenden Gerstensaft-Getränken).

Bezugsquelle: www.real-modell.de Bausatz Wäsche Nr. Z 530 16 €

zu Regelspur

nach oben

Servo Weichenschaltung

Dieter Derrnbecher fertigt zum Selbstkostenpreis für Hobbykollegen Steuerplatinen für Servos zum Antrieb von Weichen u.a. beweglichen Dingen in verschiedenen Ausführungen: digital oder analog betrieben, mit und ohne Herzstückpolarisation. Weitere Infos hierzu auf seiner Website: http://dieters-seite.npage.de/

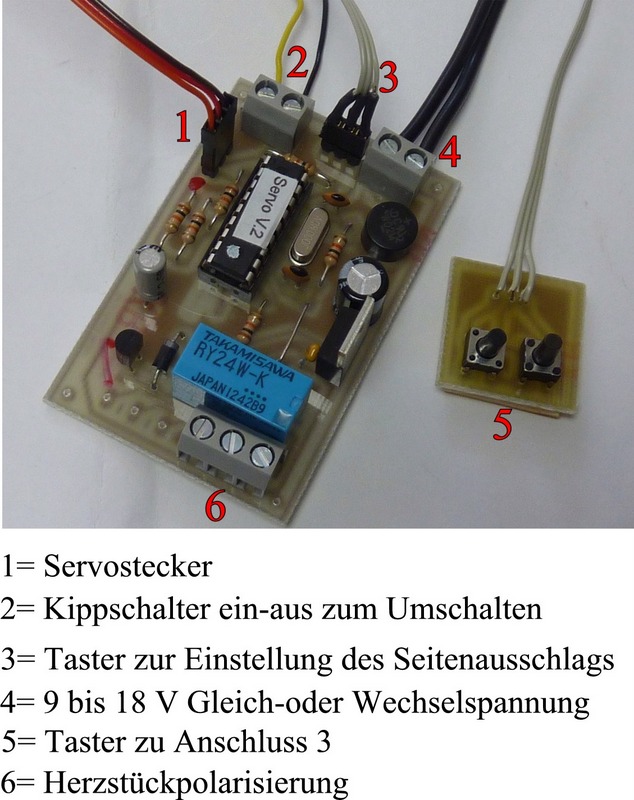

rechts: Die Anschlüsse

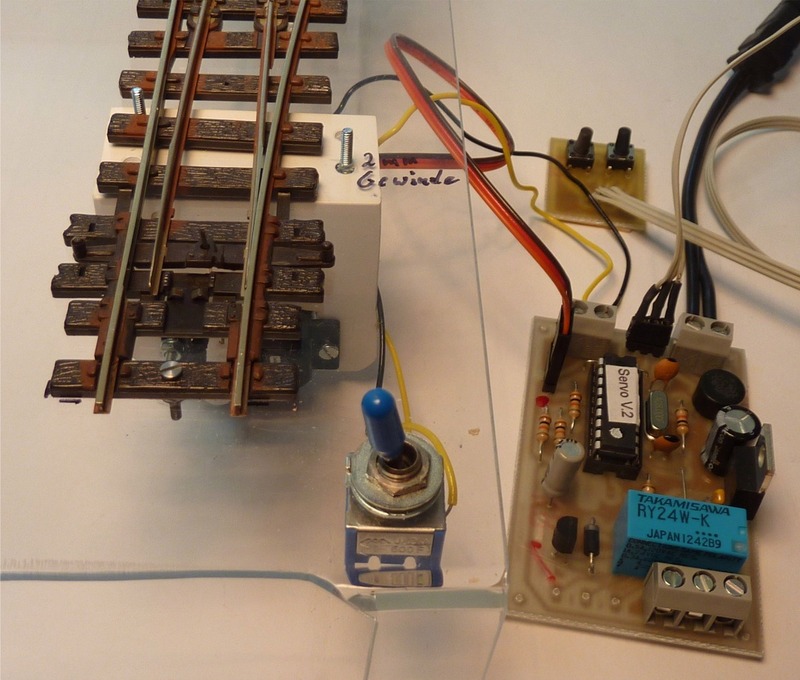

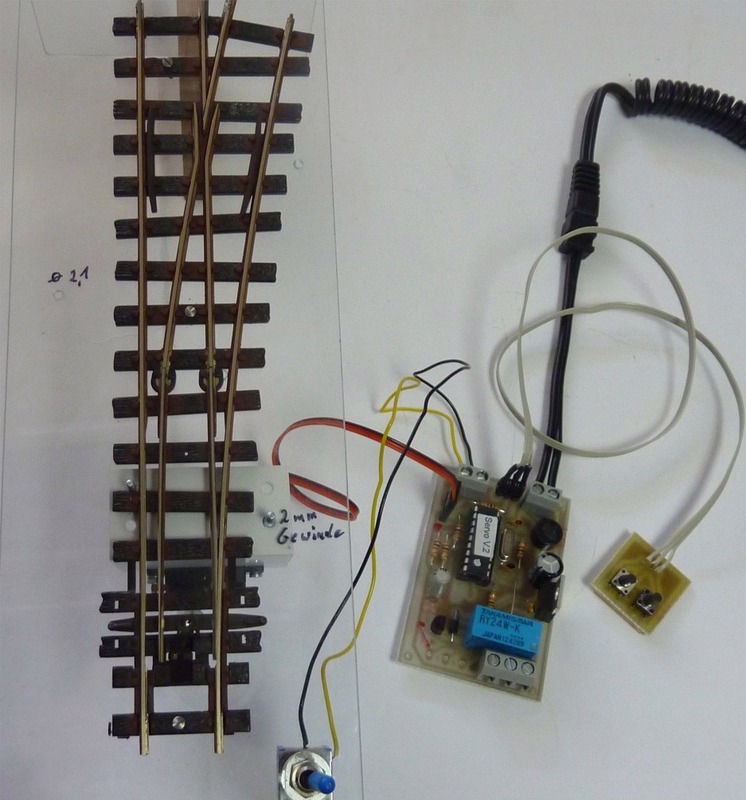

Hier als Beispiel eine analoge per Kippschalter bediente Platine, die ca 17 € kostet. Ich habe das ganze 'mal als Musterschaltung auf einer Acrylglasplatte aufgebaut. Die Elemente: 0e-Weiche (Stellfeder entfernen!), Servo (Conrad Electronic "Top-Line Mini Servo ES-05 JR" 4 €), Platine - Kippschalter ein-aus, 2 Taster zum Einstellen der Endlagen. Stellweg und Stellkraft sind natürlich auch für Regelspurweichen mehr als ausreichend. Stückliste: Steuerplatine Dieter Derrnbecher 17 € (incl. Taster für Endlage)

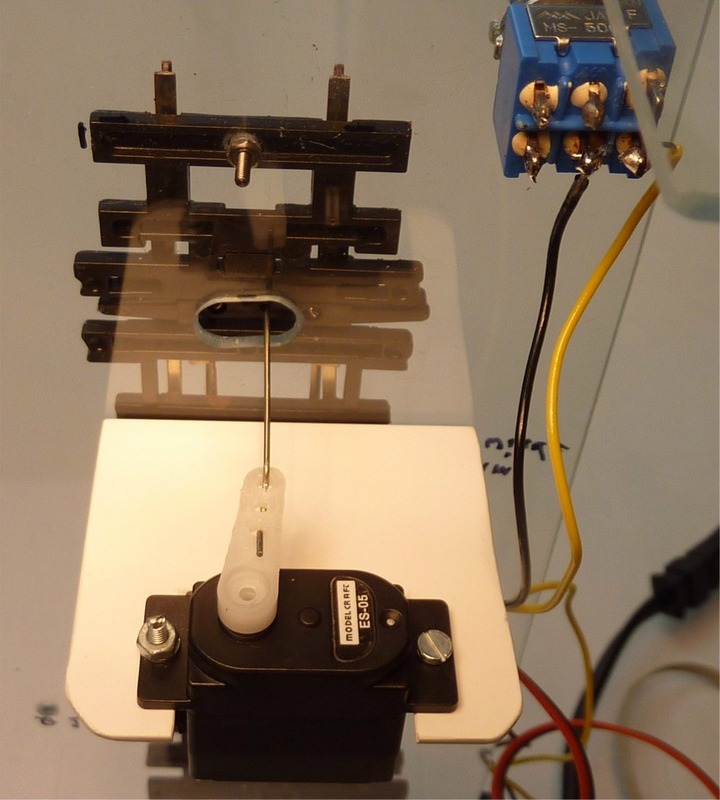

Das Ganze im Detail und rechts von unten.

	Servo	Conrad	3,95 €
	Kippschalter
	Kunststoff Winkelprofil	Baumarkt	4 x 2 cm (je nach Servogröße und Länge des Stelldrahtes verschieden)

	Stahldraht		8 mm

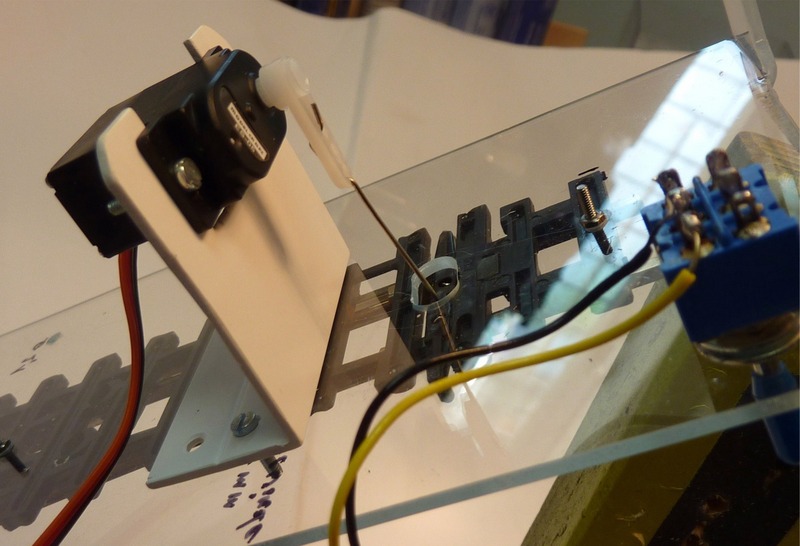

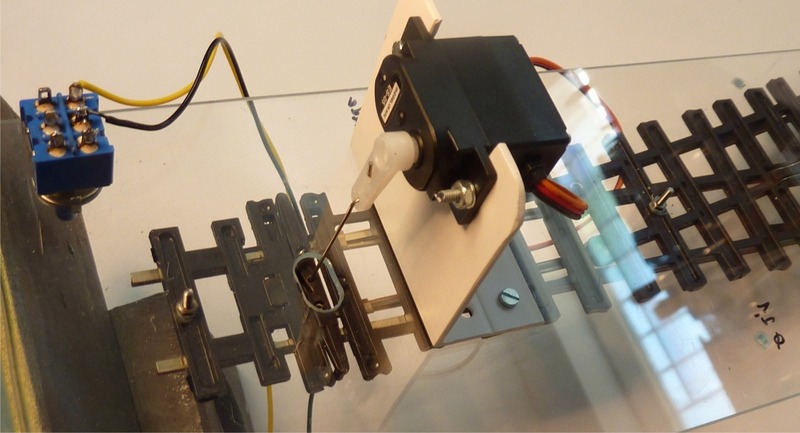

Den Servo, der nahezu geräuschlos schaltet, habe ich in ein passend zurechtgeschnittenes Kunsststoff-Winkelprofil eingeschraubt. Der Stelldraht 0,8 mm ist in den Stellarm des Servos "hineingebogen" (siehe Fotos). Diese Befestigung kann man auch eleganter lösen.

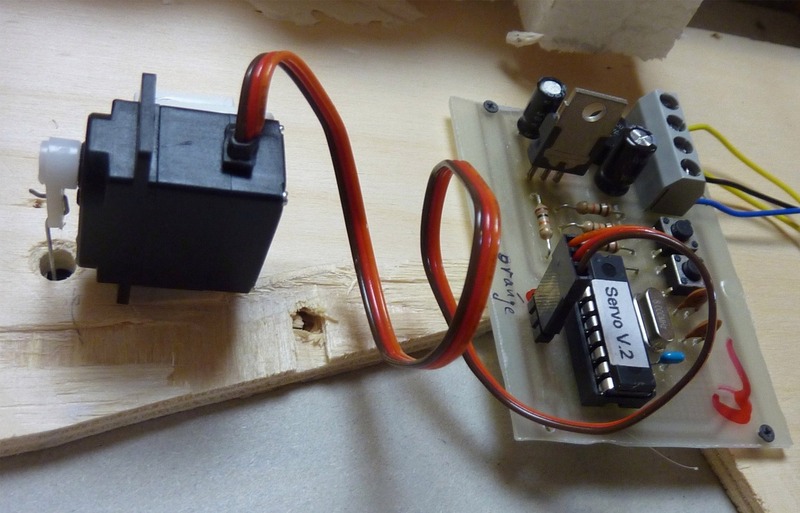

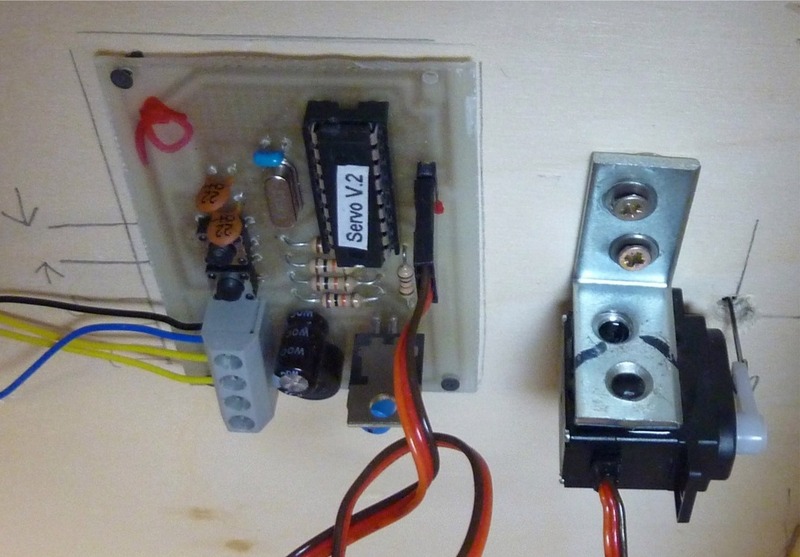

Variante: Hier ist der Servo mittels angeklebtem (2-Komponentenkleber) Stahlwinkel angeschraubt. Die hier gezeigte Platine hat keine Herzstückpolarisierung, die Endlagen-Stelltasten sind integriert. Nachteil: Beim Einschalten der Spannungsversorgung macht der Servo einen kurzen, unkontrollierten Ausschlag nach einer Seite. Beim Weichenantrieb ist das aber unkritisch. Für andere Einsatzzwecke hat Dieter aber schon eine Lösung dieses Effekts in Arbeit.

zurück zu Regelspur Figuren nach oben
zum Vergrößern jeweils anklicken

Neue Figuren von Bernd Hauser: ausdrucksstark und authentisch sächsisch! Einige seiner Figuren sind realen Vorbildern aus der Umwelt des Herstellers nachgebildet. Webseite: hauser-figuren.de

Einige Figuren aus dem Programm. Es gibt noch ein weiteres Pferd, einen Ochsen und Schafe.
		Der australische Schäferhund ist Herr Hausers Haushund!

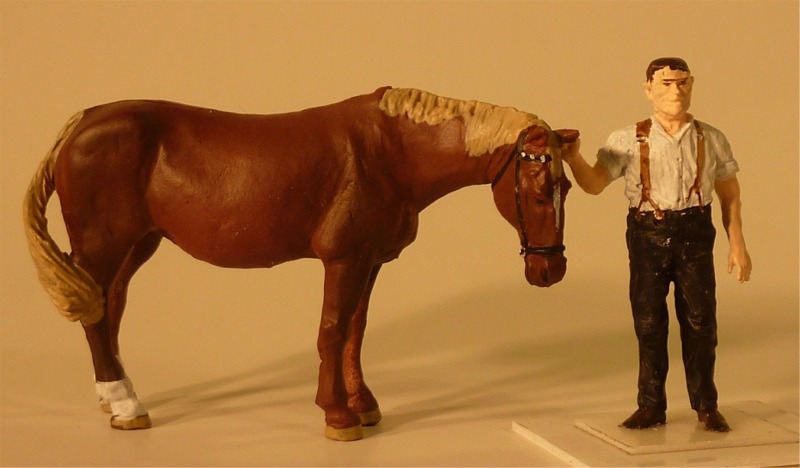

Warmblutstute mit Pferdeknecht	Lokführer und Heizer	Australischer Schäferhund Lucky und Deutsche Dogge Finley

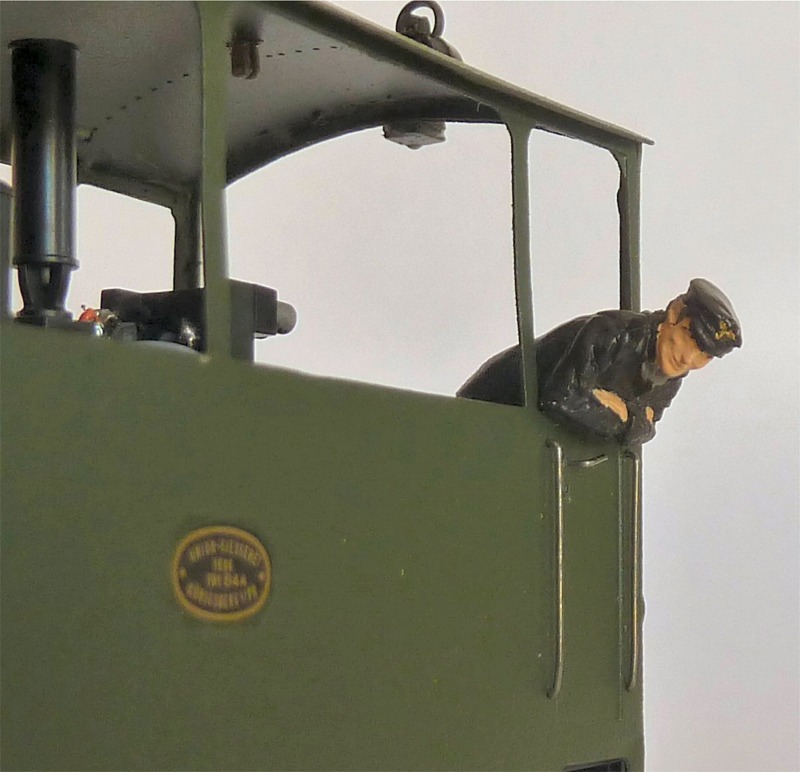

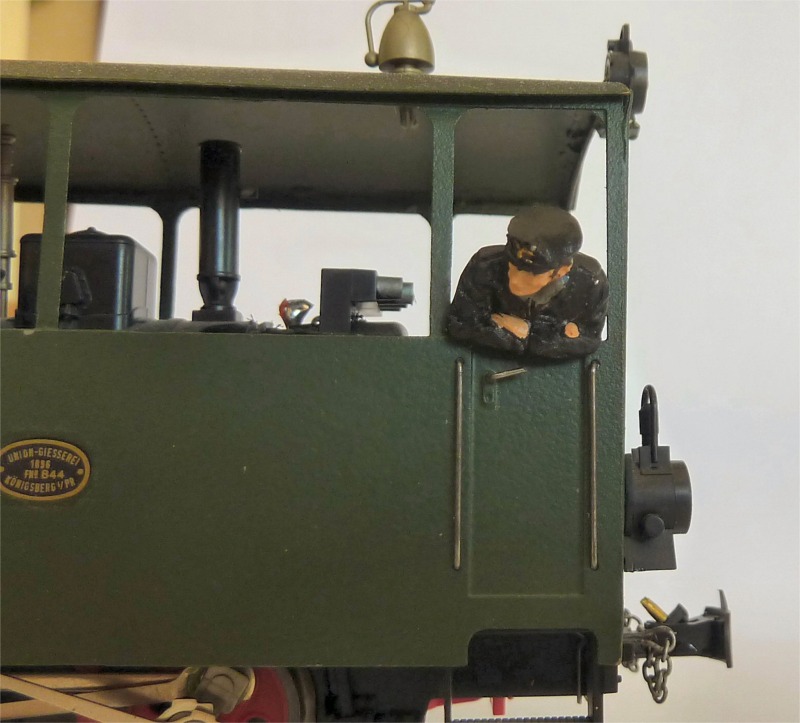

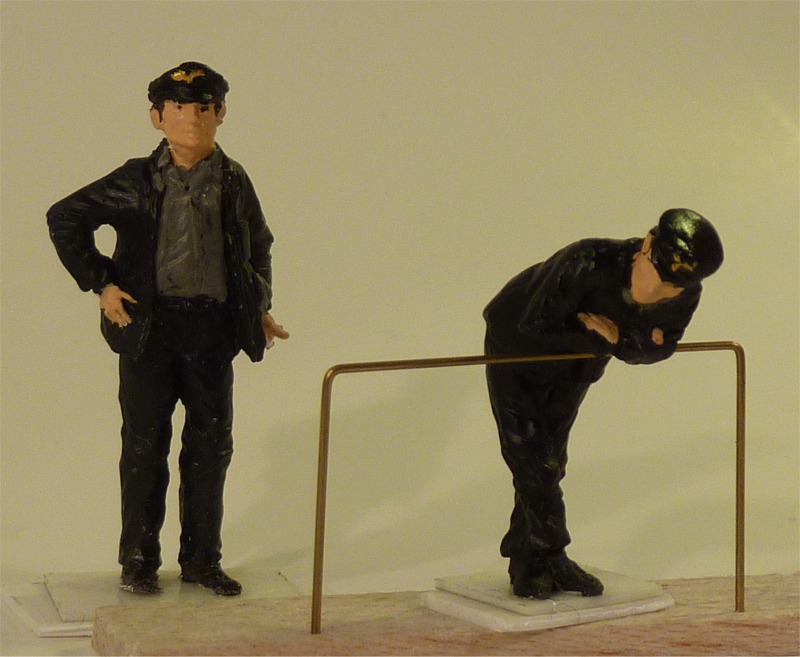

Pferdekopf - super realistisch	Da lehnt sich der Heizer mächtig weit aus dem Fenster

Holzbahn

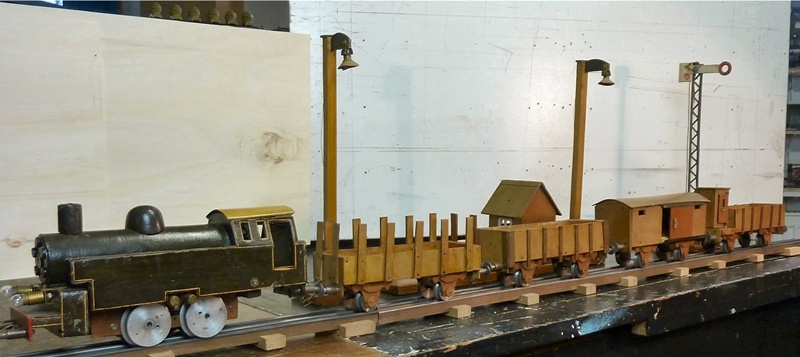

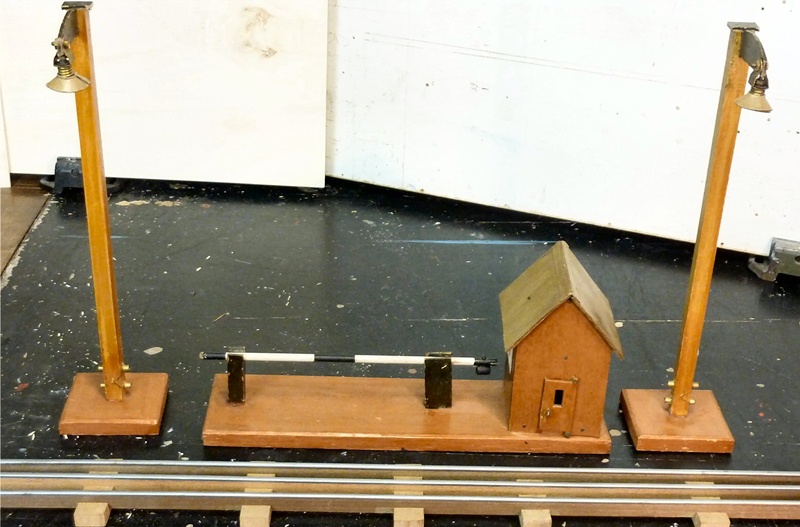

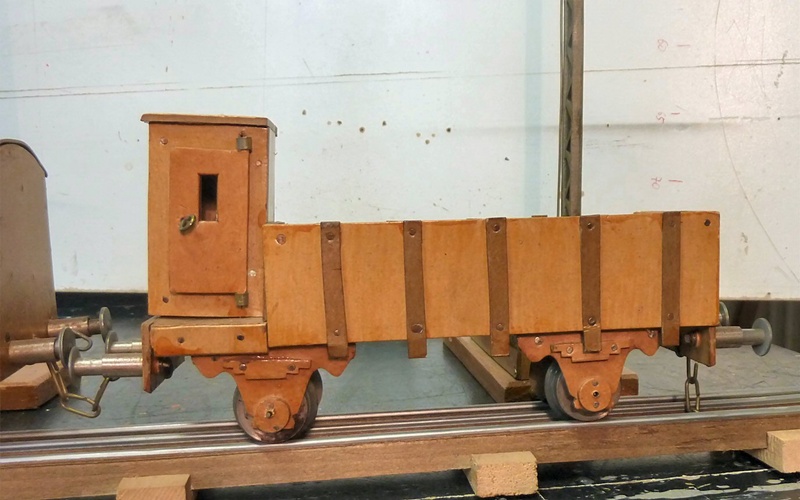

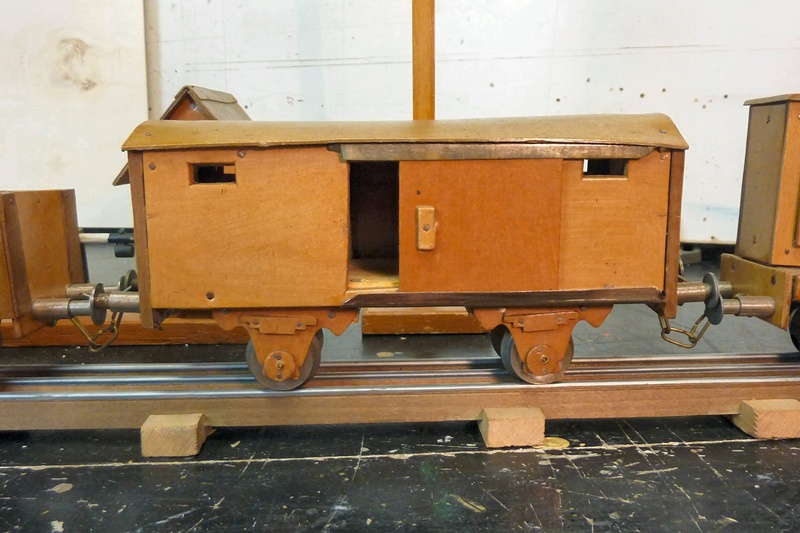

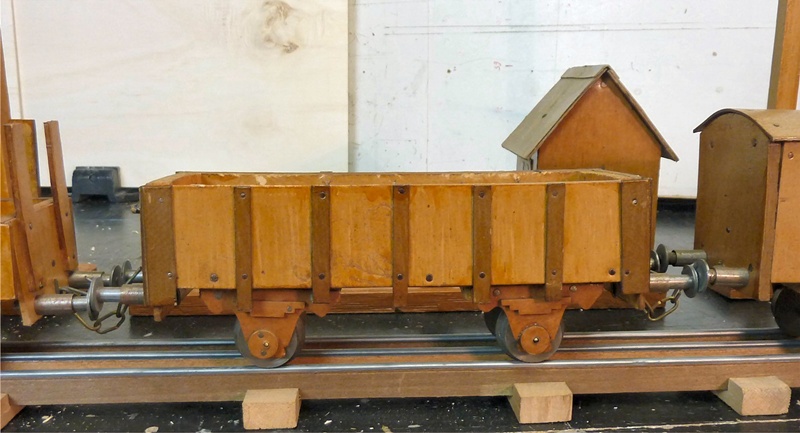

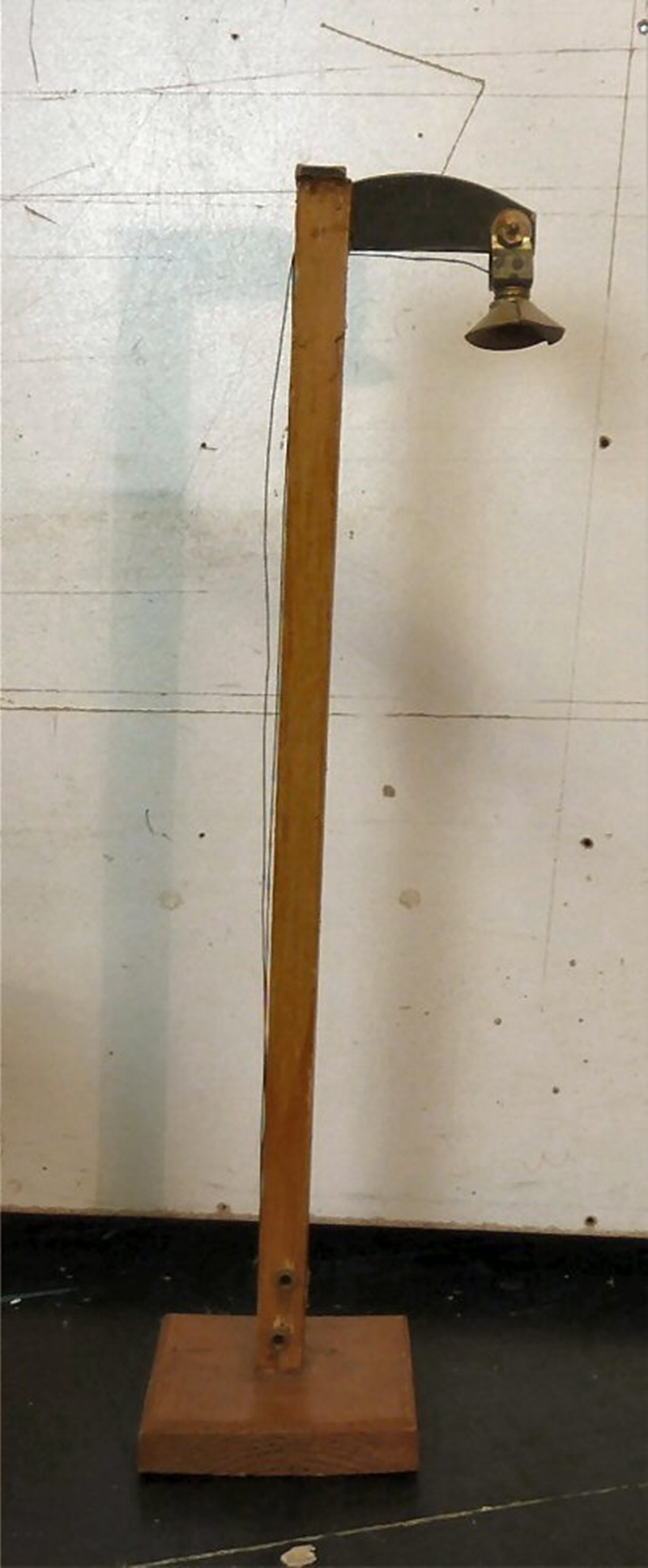

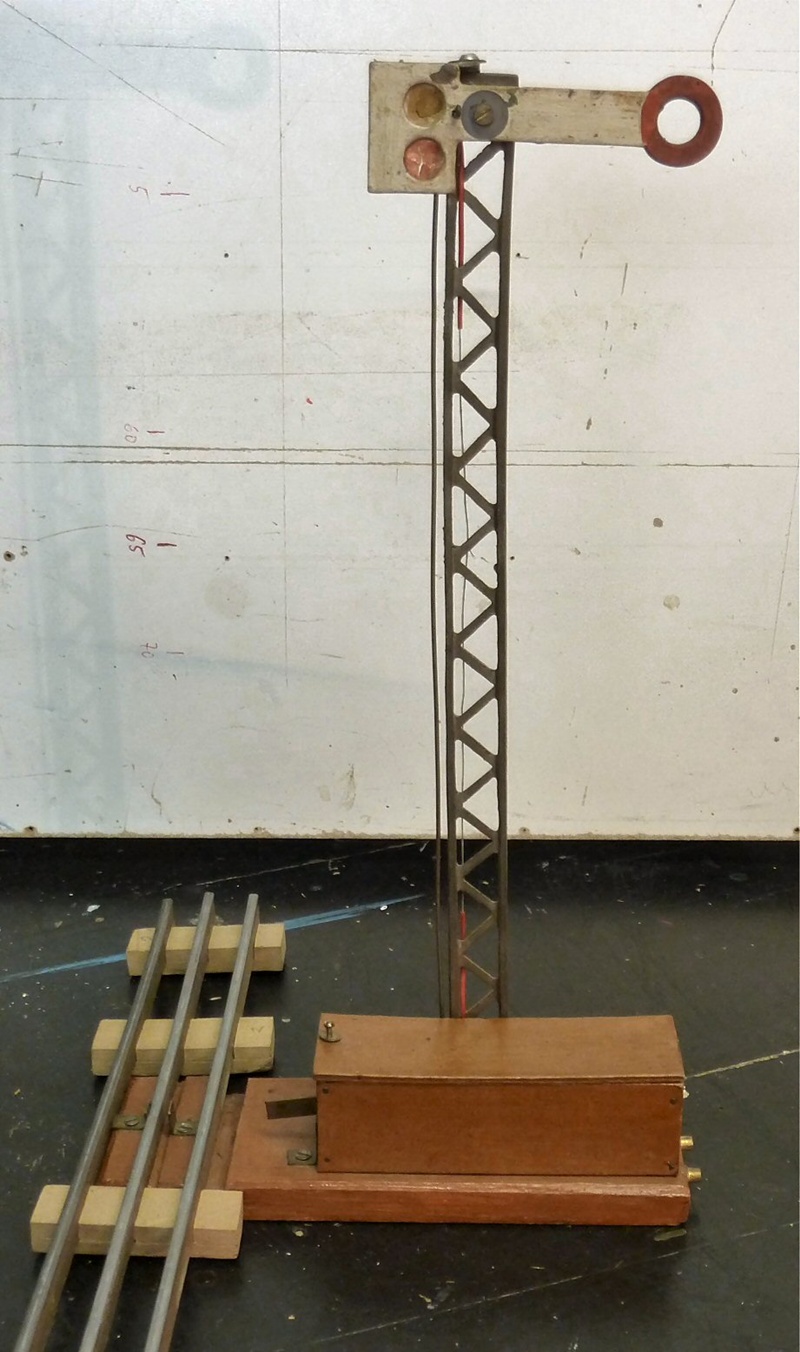

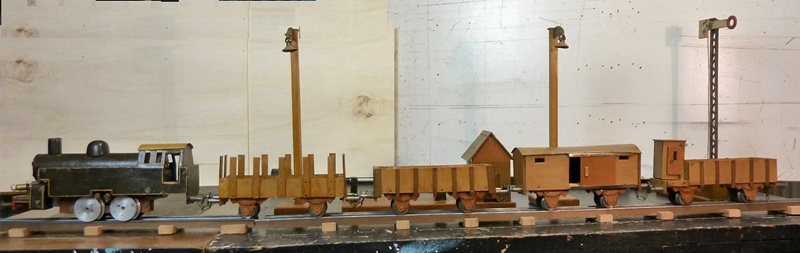

Bei der JHV der ARGE-Spur 0 in Augsburg 2014 erwarb ich diesen schönen Eigenbau aus Holz - vermutlich aus den 40iger Jahren - nebst einigem Zubehör. Die Lok ist motorisiert und beleuchtet (3-Leiter Wechselstrom, mit Trafo). Das Signal hat einen Magnetspulenantrieb. Dazu gehört ein komplettes Schienenoval.






zu Regelspur nach oben

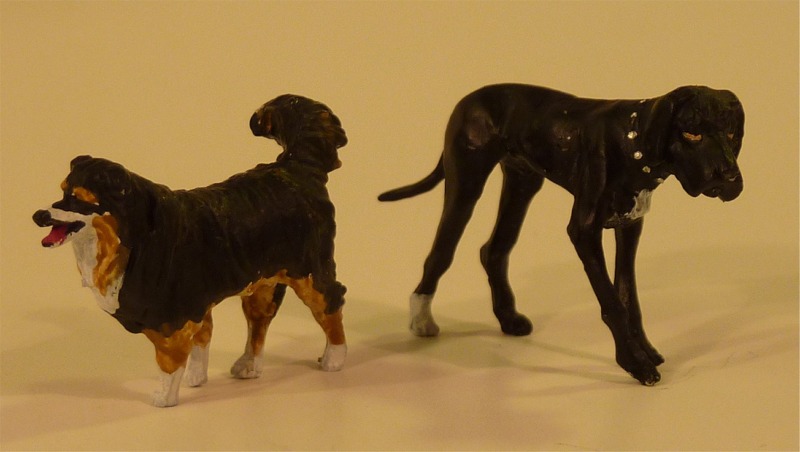

Australischer Schäferhund Lucky und Deutsche Dogge Finley

Australischer Schäferhund Lucky
und Deutsche Dogge Finley
